中心傳動提耙式刮泥機

　主要結構

　本中心傳動刮泥機主要由驅動裝置、主軸、欄桿、鋼梁、豎向柵條、支撐、刮泥板、溢流堰板、拉桿、小刮刀、水下軸承、穩流筒、電控箱等部件組組成。

　應用領域

　本中心傳動刮泥機可廣泛應用于城市、化工、輕紡、冶金等行業的污水處理工程中。其結構合理、效率高、操作維修方便，是一種較理想的污水處理工程配套設施。

　主要性能

　（1）池底刮泥，驅動裝置采用減速驅動機構傳動，結構緊湊，機械效率高；中心傳動刮泥機

　（2）斜交型刮泥板，連續性好、集泥的效率高；不銹鋼刮泥板底下再安裝刮泥橡膠板，保證刮泥徹底干凈，不會有浮泥現象發生。

　（3）池底坡比1：10，刮泥時污泥阻力可忽略不計。

　（4）主梁選用方鋼制作，結構強度大，采用熱鍍鋅后噴面漆工藝，防腐性能強。主梁也可以直接使用混凝土澆筑，投資更節省。

　（5）操作簡單，可實現遠程控制。

　結構形式

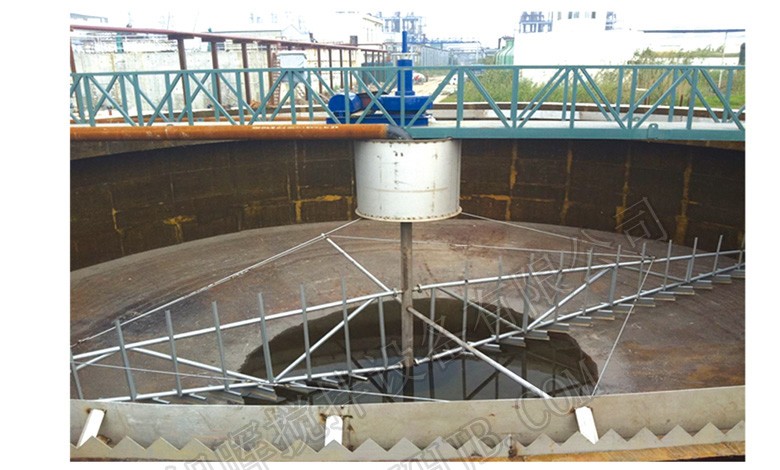

　BYZXN型中心傳動濃縮（刮泥）機主要有減速驅動機構、傳動立軸、刮臂、濃縮柵條及集泥槽刮板等部件組成。整臺濃縮機的荷載都作用在固定橫跨池徑的工作橋中心。

　產品簡介

　中心傳動刮泥機，適用于給排水工程水廠或污水處理廠直徑一般不大于19m的輻流式（圓形）沉淀池的污泥刮集和排除。

　性能特點

　結構緊湊、機械效率高

　防腐性能強、結構強度大，操作維修簡單。具有可提升及扭矩限位等優點。多元化選擇渦輪蝸桿式可提升防過載驅動，為沉淀工序的運行保駕護航。

　工作原理

　通過減速驅動和懸掛式組件的傳動，由刮板將污泥刮集到中心集泥槽，依靠凈水壓力或泵排出池外。采用中間進水和排泥，周邊排水，保證水流均勻，利用液位差自吸式排泥配有浮渣刮集排除裝置和過載保護裝置。

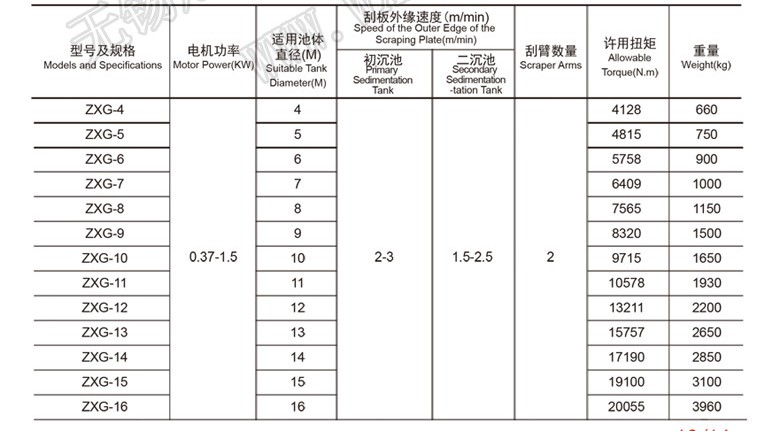

　尺寸參數表
